 Northrop B-2 Spirit

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Sukhoi 37
Caporal chef
Caporal chef
avatar

messages : 154
Inscrit le : 05/11/2007
Localisation : xxx
Nationalité : Algerie

MessageSujet: Northrop B-2 Spirit   Mar 13 Nov 2007 - 23:02

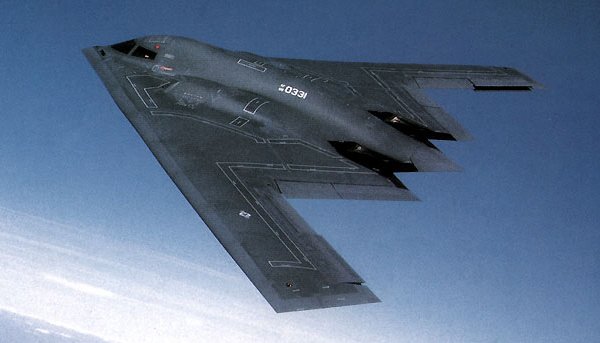

Northrop B-2 Spirit

Le bombardier stratégique Northrop B-2 Spirit est l'un des plus célèbres avions furtifs actuels des États-Unis.

Destiné au bombardement stratégique, il est sans conteste l'aéronef le plus onéreux du XXe siècle avec un coût unitaire — recherche et développement inclus — estimé entre 1,157 milliards[1] et 2,2 milliards de dollars[2] en 1998. Cependant, il n'est pas tout à fait approprié d'évoquer un prix unitaire pour le B-2 en raison du petit nombre d'exemplaires construits. Il est délicat d'extrapoler sans tenir compte des équipements et infrastructures, de la logistique et la formation dans le cadre d'un processus industriel de production.

Le premier vol du prototype a eu lieu le 17 juillet 1989 et le premier avion opérationnel a été réceptionné par l'United States Air Force (USAF) fin 1993. Fin 2006, l'USAF indique qu'il devrait rester en service jusqu'en 2058[3].
Conception
Cet appareil est présenté comme le plus performant du monde dans sa catégorie par les forces armées des États-Unis. Nombre de ses caractéristiques restent ultra-secrètes et certaines de celles dévoilées peuvent être sujettes à caution. Le Département de la Défense des États-Unis n'a d'ailleurs jamais divulgué les paramètres exacts de masse et de vitesse, employant l'expression vague de « haut subsonique » pour les qualifier.

Origine du programme
Dès la fin des années 1930, l'ingénieur John Knudsen Northrop, fondateur de l'entreprise Northrop fut intéressé par le concept des ailes volantes. En 1940, après 10 ans de recherches, il exposa son premier modèle dénommé Northrop N-1M et organisa un vol d'exhibition destiné à explorer les performances possibles de cette configuration.

L'armée américaine se mit à s'intéresser au projet dès le début des années 1940. L’United States Army Air Forces (ancêtre de l'United States Air Force), redoutant l'entrée des États-Unis dans la Seconde Guerre mondiale passa commande auprès des constructeurs aéronautiques. Elle demanda un bombardier avec une distance franchissable de 10 000 miles pour anticiper les problèmes que poseraient la capitulation du Royaume-Uni face à l'Allemagne. Il lui faudrait bombarder l'Europe sous domination nazie depuis l'Amérique du Nord et frapper l'Empire du Japon depuis les bases éloignées du théâtre d'opérations du Pacifique.

Northrop proposa un avion basé sur ce concept et le 30 octobre 1941, l'ordre préliminaire du développement du B-35 est confirmé.

Fin 1942, Northrop construisit le Northrop N-9M, un avion monoplace pouvant aller à 400 km/h qui servit à réaliser le XB-35, un bombardier avec 4 turbopropulseurs et 8 hélices contrarotatives d'une envergure de 52 mètres. Cependant, le premier appareil sortit d'usine seulement en 1946 à cause de problèmes de stabilité et de sortie de vrille. De plus, l'apparition des premiers avions à réaction durant ce conflit rendit obsolète la motorisation à hélice. 11 des 13 exemplaires du Northrop N-9M durent donc être modifié en les équipant de 8 turboréacteurs.

Ce fut le projet XB-49 dont le premier d'entre eux vola en 1947. Les essais se révélèrent décevants, un appareil fut perdu et un deuxième évita le crash de peu. Le point faible de tels appareils était leur comportement en décrochage et leur instabilité en vol. Finalement, le Strategic Air Command nouvellement créé choisit des bombardiers avec des formes plus conventionnelles comme le B-36 « Peacemaker » et le Boeing B-47 Stratojet et les XB-49 furent ferraillés entre 1949 et 1953. La sortie du XB-49 fut cependant glorieuse avec une apparition dans le film la guerre des mondes sorti en 1953).

Lors de ses essais en vol, les militaires américains découvrirent fortuitement la furtivité ; à chaque fois que l'aile volante géante approchait de l'aérodrome constituant sa destination, sa faible surface équivalente radar faisait que les radars avaient extrêmement de mal à la détecter.

Cette capacité donna un grand intérêt à l'avion pendant la guerre froide car à partir des années 1970, la défense anti-aérienne de l'URSS était si performante que les appareils alors en service dans les forces armées des États-Unis avaient peu de chance de pénétrer à l'intérieur de son territoire.

L'armée américaine ressentit alors le besoin de posséder un bombardier à signature radar minimale et l'aile volante s'imposa alors comme la solution la plus efficace, les progrès de l'avionique et l'utilisation de commandes de vol électriques permettant depuis le début de cette décennie de concevoir des avions naturellement instables comme le F-16.

L'aile volante Northrop B-2A Spirit a commencé à être développée à partir de 1978 dans le plus grand secret comme bombardier stratégique, furtif ou indétectable par radar, avec pour mission d'attaquer les cibles stratégiques soviétiques avec des bombes et des armes nucléaires tirées à distance de sécurité.

Tout est fait pour qu'il ait des signatures infrarouge, acoustique, électromagnétique, visuelle et radar minimes.

Le B-2 a commencé son existence dans un programme « noir », connu initialement comme sous le nom de « projet Senior C. J. » puis sous le nom « ATB » (Advanced Technology Bomber).

Le projet est caché aussi bien au public qu'aux militaires. La majorité des responsables de l'US Air Force croyant que le bombardier B-1B était la priorité n° 1, alors que seulement une poignée d'entre eux connaissait l'existence du projet B-2. Pour ces derniers, le B-1B était une arme « intérimaire », en attendant le B-2 dont ils prévoyaient d'acquérir 132 exemplaires.

Développement et caractéristiques

S'appuyant largement sur des conceptions d'ailes volantes précédentes comme le YB-49 conçues durant les années 1940 avec le fuselage englobé dans la voilure, Northrop a bénéficié du puissant soutien de Boeing (qui a réalisé une partie des composants structurels principaux, l'aile extérieure, le système de carburant, le système de délivrance d'armement et le train d'atterrissage[4]), Vought et General Electric, utilisant un système de conception et de fabrication 3D assistées par ordinateur pour concevoir la forme unique de l'aile en « W » du B-2. Plus de 100 000 images de surfaces équivalentes radar de maquettes de B-2 et de leurs composantes ont été analysées pour évaluer leurs caractéristiques de furtivité, puis 550 000 heures d'essais en soufflerie ont été effectuées. Le programme a nécessité le développement de 900 nouvelles méthodes de conception-fabrication, incluant de nouveaux matériaux composites haute température et haute résistance et surtout des Radar Absorbent Materials, des outils de découpe ultrasoniques, des outillages à commande numérique pilotés par base de données 3D et des systèmes laser de détection de criques.


un avion expérimental, le Northrop Tacit Blue, fut construit à la demande de l'USAF et de la Defense Advanced Research Projects Agency (DARPA) pour tester les technologies furtives. Il vola pour la première fois en février 1982 et accumula 135 vols jusqu'en 1985. Il permit de collecter de nombreuses données qui se révélèrent très utiles pour la mise au point du B-2.

Northrop est responsable de la construction de la section avant et du cockpit, Boeing de la partie centrale-avant et de la section extérieure, et Vought a produit la section médiane du fuselage et les pièces en aluminium, en titane et en matériaux composites.


80 % de la masse du B-2 fait usage de matériaux composites, notamment du graphite/époxyde dans sa structure en nid d'abeilles destinée à absorber les ondes radar, réalisés par la filiale américaine de l'entreprise Saint-Gobain. Pour réduire sa signature infrarouge, les gaz d'échappement des 4 turboréacteurs General Electric Aircraft Engines F118-GE-100 (dérivés de ceux équipant les B-1B, F-14, F-15 et F-16) sont évacués par des tuyères en formes de « V » montées au-dessus et en retrait pour masquer ces sources thermiques aux détecteurs terrestres. De l'acide chlorofluorosulphonique, dérivé de l'acide sulfonique, est injecté dans le sillage d'échappement pour empêcher la formation de traînées de condensation. Le bord d'attaque en flèche (33°) et le bord de fuite en dent de scie piègent les ondes radar. D'autres contre-mesures de détection passives incluent des prises d'air incurvées en forme de « S » et des panneaux diélectriques furtifs recouvrent le radar à synthèse d'ouverture AN/APQ-181 Active Electronically Scanned Array (AESA) à balayage électronique passif opérant en bande Ku (une amélioration testée à partir de 2004 du radar AN/APQ-181 d'origine[5] et devant être opérationnel sur toute la flotte en 2010[6]) et empêchant son antenne de refléter les ondes radar ennemies tout en permettant un fonctionnement normal.

Le B-2 était initialement envisagé comme un appareil de pénétration à haute altitude mais lorsque sa conception définitive fut fixée en 1983, on lui attribua une mission opérationnelle à basse altitude. L'intégration de cette nouvelle mission à la conception originale ATB entraînait le déplacement du cockpit et des entrées d'air des moteurs, l'ajout d'élevons internes (qui lui ont donné son profil distinctif en « W »), la modification des bords d'attaque et des changements internes importants.


L'habitacle est équipé pour 2 pilotes, avec des sièges éjectables Douglas/Weber ACES II évacuant vers le haut, et dispose de suffisamment d'espace pour un troisième membre d'équipage ou pour « un sac de couchage pour les longues missions » selon l'USAF. Le pilote contrôle l'ordinateur de mission qui gère la désignation des cibles (ou leur redésignation en vol). La navigation et le tir de l'armement sont la responsabilité de l'officier système d'armes (WSO), assis sur le siège droit. Les 2 postes d'équipage disposent de 4 écrans multifonctions couleur. L'appareil est équipé d'un système quadruple de commandes de vol électriques numériques contrôlant les gouvernes de bord de fuite des ailes, combinant les fonctions d'aileron, de gouverne de profondeur et de volets qui représentent 15 % de la surface de l'aile. Un embryon d'empennage horizontal sert de compensateur de profondeur ainsi que d'amortisseur de rafales en coopération avec les ailerons.

Pour recaler la position de l'objectif à la dernière minute, le B-2A active brièvement son radar à synthèse d'ouverture Raytheon APG-181 équipé de contre-mesures électroniques et possédant 21 modes de fonctionnement dont un mode de suivi de terrain éclairant une zone minimale avant de lancer son attaque. Il est équipé d'un système de guerre électronique intégrant le détecteur d'émissions radar AN/APR-50 (ZSR-63) de IBM Federals Systems et le système secret d'aides défensives ZSR-42. En 2002, il fut décidé d'accélérer le programme d'amélioration de la maintenance, de l'électronique ainsi que la capacité d'emport de nouveaux armements[7]. Un contrat a été signé en 2004 pour moderniser son avionique et faire face à l'obsolescence de son informatique et de le doter d'une liaison 16[8].

Pendant leur service dans l'US Air Force qui estime leur potentiel structural à 40 000 heures de vol, la responsabilité de la maintenance des B-2 est assuré par l’Oklahoma City Air Logistics Center, de la base de Tinker AFB, pour les systèmes électroniques, par le Odgen Air Logistics Center, de Hill AFB) pour le train d'atterrissage et par Northrop-Grumman, à Palmdale, pour les maintenances périodiques.

Le B-2 manquant de surfaces verticales pour les marques d'identification, celles-ci sont inscrites sur les trappes du train d'atterrissage principal qui portent le code de la base, le numéro de série et au moins sur le 88-0329 les légendes « Spirit of Missouri » et « Follow Us » (« Suivez-nous »).
Revenir en haut Aller en bas
Sukhoi 37
Caporal chef
Caporal chef
avatar

messages : 154
Inscrit le : 05/11/2007
Localisation : xxx
Nationalité : Algerie

MessageSujet: Re: Northrop B-2 Spirit   Mar 13 Nov 2007 - 23:03

Essais en vol
À la surprise générale, l'USAF, en avril 1988, dévoila une vue d'artiste de l'appareil qui avait été jusque-là gardé dans le plus grand secret. 6 prototypes (5 pour l'USAF) ont été financés en 1982. Le 22 novembre 1988, le premier appareil (immatriculé 82-1066) sortait de l'usine Air Force Plant 42 de Palmdale, Californie. Northrop avait organisé une cérémonie inaugurale et avait prit grand soin de dissimuler les principales particularités de la conception de l'aile, s'arrangeant pour que les 2 500 invités ne voient l'appareil que de l'avant et depuis le sol, un air fut composé spécialement pour l'occasion (Stealth Fanfare)[9]. Un photographe astucieux découvrit que l'on n'avait pas interdit le survol de l'usine et a pu obtenir les premières photographies complètes de l'avion grâce à un survol rapide en Cessna.


le vol inaugural a eu lieu 17 juillet 1989 (initialement prévu en 1987), lorsque cet appareil (aussi désigné AV1/Air Vehicle One), fut livré à l'USAF à la base Edwards pour commencer son programme d'essais; le chef-pilote d'essai de Northrop, le lieutenant-colonel Bruce Hinds en poste de 1982 à 1991 était aux commandes[10]. Prévu le 15, cet évènement fut retardé par une défaillance du système de carburant. Il a été précédé par une série d'essais rouleurs à haute vitesse avec un bref déjaugeage de la roulette de queue. Le 19 octobre, le 82-1067 rejoignait l'AV-1.

Un programme d'essais de 3 600 heures de vol fut fixé, débutant avec 16 vols (67 heures) de certification et d'essais de maniabilité. Terminés à la mi-juin 1990, ces essais comprenaient également le premier ravitaillement en vol avec un KC-10A, le 8 novembre 1989.

Une deuxième série d'essais débuta en octobre 1990, portant principalement sur les caractéristiques furtives en grandeur réelle. On put ainsi découvrir que le B-2 furtif ne tenait pas exactement ses promesses. En juillet 1991, les défauts de furtivité furent révélés, et on admettait qu'il pouvait être détecté par des radars au sol de détection avancée à haute puissance et la Russie affirmait qu'il serait vulnérable aux systèmes de missiles sol-air nouvelle génération tel le S-300PMU (SA-10/A « Grumble ») et le S-300V-9M82/83 (SA-12A/B « Gladiator »). Les vols suivants furent interrompus pour effectuer des modifications sur le 82-1066 tels un ensemble de « traitements » sur les bords d'attaque et les surfaces portantes pour réduire la signature de l'appareil dans certaines gammes de fréquences.

Les essais de furtivité se sont poursuivis en 1993, pendant que le 82-1067 effectuait des essais de charge et des performances. Le troisième appareil (82-1068) effectua son premier vol le 18 juin 1991 et fut le premier modèle à être intégralement équipé du nouveau système avionique incluant le radar Hughes AN/APQ-181 LPI (à faible probabilité d'interception).

Le premier largage d'armes fut effectué par le quatrième appareil (82-1069) qui avait pris l'air pour la première fois le 17 avril 1992. Le 4 septembre 1992, il larguait une seule bombe inerte Mk 84 de 908 kg. Destiné à recevoir d'autres armes et à effectuer des essais climatiques et de furtivité, le cinquième B-2 (82-1070) prit son envol le 5 octobre 1992, suivi par le 82-1071 le 2 février 1993. À la fin de cette année, le programme avait accumulé 1 500 heures de vol.

En février 1994, l'appareil fut officiellement nommé Spirit (« Esprit »). Cette même année vit la fusion entre les sociétés Northrop et Grumman, une autre entreprise qui a réalisé des avions célèbres comme le Grumman F-14 Tomcat.

À la fin de l'année 1997, les 40 000 heures de vol qui étaient programmées furent accomplies.

Financement
Les problèmes de performances du B-2 ne l'ont pas aidé dans sa lutte pour le financement devant le Congrès des États-Unis.

Le budget initial comptait sur une flotte de 132 unités, incluant les prototypes, mais en 1991, ce chiffre avait été réduit à 76.

Après les six premiers avions commandés en 1982, trois autres ont pu être financés lorsque le B-2 était encore un projet « noir ». En 1989, des fonds furent débloqués pour trois autres unités, puis deux en 1990 et enfin deux autres en 1991. Le Congrès bloqua ensuite les acquisitions à ces 16 (15 pour l'USAF) appareils.

L'USAF affirma alors qu'elle ne pouvait garantir une capacité opérationnelle efficace avec moins de vingt appareils. Ainsi en 1993 fut approuvé le financement de cinq B-2 supplémentaires. Cette autorisation du financement était assortie de la condition que les problèmes de furtivité soient résolus pour que la production puisse débuter. Le coût par avion (prêt au vol) était alors de 2 220 millions de dollars.

Coût du programme
En 1987, les estimations initiales du programme pour 75 avions s'élevaient à un total de 64 700 millions de dollars américains; En 1996, le US General Accounting Office estime que le coût du programme avec les 21 appareils construit est de 44,785 milliards de dollars (valeur en 1996) il n'est pas impossible que certaines parties du budget colossal du B-2 aient été consacrées à d'autres projets secrets.
Le maintien en condition des 21 appareils et leur modernisation coûte en moyenne près de 700 millions de dollars par an.

Chacun des engins vaut entre deux et trois fois sa masse en or.

Options d'armement
Le B-2 est construit autour de deux grandes soutes d'armement placées côte à côte dans la partie inférieure de sa partie centrale. Devant chaque baie, des petits spoilers s'abaissent pour produire des tourbillons garantissant une bonne séparation des munitions air-sol pendant le largage.

Des lanceurs rotatifs dans les deux soutes peuvent recevoir une charge théorique de 34 020 kg, mais elle est limitée en pratique à 18 000 kg et selon la réglementation américaine de la guerre nucléaire (Auparavant SIOP, Single Integrated Operational Plan rebaptisé OPLAN 8044, Operational Plan 8044 depuis mars 2003 [11]), aucune charge nucléaire ne doit dépasser 9 072 kg.

Il est capable d'emporter jusqu'à 80 bombes classiques Mk 82 de 227 kg, mais il est trop précieux pour être utilisé comme simple « camion à bombes ».

Un exercice impliquant le largage en une seule passe de 22 secondes de 80 bombes de 227 kg « intelligentes » JDAM guidé par GPS sur une zone étendue avec une précision de 10 mètres à eu lieu le 10 septembre 2003 avec succès à Hill Air Force Base, dans l'Utah[12]. Une telle mission de bombardement signifie qu'un seul appareil peut désormais neutraliser, par exemple, un régiment mécanisé à l'arrêt en un seul raid.

Pour les missions stratégiques avec armement tiré à distance de sécurité, il emporte 16 missiles de croières AGM-129A ou AGM-158 JASSM. Son cahier des charges d'origine prévoyait qu'il pouvait emporter aussi le AGM-69A SRAM II retiré en 1990 avant sa mise en service ou le AGM-137 TSSAM furtifs dont le programme fut stoppé en 1994.

Il peut emporter également 16 bombes nucléaires lisses B61 et B63, soit 16 bombes conventionnelles Mk84 de 908 kg ou 80 bombes Mk82 de 227 kg ou 80 mines marine Mk62 ou des GBU-37 de 4 700 kg, dites bunker buster, destructeurs de bunkers ainsi que divers autres munitions telle la bombe MOP (Massive Ordnance Penetrator) en cours d'intégration en 2007 qui pèse 13,5 t et permet de traiter des objectifs durcis[13]. Il sera capable de transporter deux bombes MOP dans ses soutes latérales. Mais il est à prévoir que son autonomie sera réduite lorsqu'il sera armé de ces bombes gigantesques[14].

Autres caractéristiques

Plusieurs spécialistes estiment que le B-2 utiliserait aussi des techniques furtives actives basées sur l'électroaérodynamique dont voici le principe :

Les bords d'attaque sont chargés avec de l'électricité positive tandis que les flux de combustion des tuyères sont chargés négativement. Le B-2 se transformerait ainsi en un condensateur avec une différence de potentiel qui atteindrait 15 millions de volts. Les bords d'attaque qui sont donc chargés positivement, provoquent une ionisation de l'air.

La résistance de l'air diminuant, les performances du B-2 (vitesse, rayon d'action, capacité d'emports) augmenteraient. Ce nuage de plasma créerait ainsi un camouflage électromagnétique[15].

Il faut noter aussi la théorie du complot de Jean-Pierre Petit (ex-directeur de recherches au CNRS et spécialiste de ce type de propulsion) qui pense que la flotte « officielle » de B-2 sert d'écran à des bombardiers hypersoniques à très grand rayon d'action, capables de voler à 60 km d'altitude et à 10 000 km/h sans créer d'ondes de choc[16].

Engagement
Carrière opérationnelle
Les 21 appareils opérationnels dépendent du 509th Bomb Wing (l'escadre qui a effectué les deux bombardements nucléaires sur le Japon en 1945) basé à Whiteman Air Force Base (État du Missouri) qui est l'unique groupe de l'US Air Force à être équipé de B-2. Celui-ci se compose de 2 escadrilles, les 325th et 393rd Bomb squadron. Un B-2 au minimum est constamment en Californie pour servir de banc d'essais.

Le premier bombardier opérationnel fut le Spirit of Missouri, réceptionné sur la base de Whiteman le 17 décembre 1993, le 90e anniversaire du premier vol des frères Wright.

L'escadre fut opérationnelle après la livraison de ces 20 avions en avril 1997.

L'USAF annonce que des missions de 50 heures seraient possibles, avec toutefois une bonne préparation et plusieurs ravitaillements en vol, ce qui veut dire que ces appareils peuvent frapper n'importe quel point de la planète.

Les pilotes de B-2 volent sur des avions d'entraînement supersoniques T-38 Talon pour maintenir les heures de vol nécessaires pour répondre à leurs exigences de mission.

Le point noir du B-2 est le fait qu'il est difficilement déployable en raison de la fragilité de son revêtement antiradar, ce qui lui interdit de stationner à l'extérieur de ses hangars trop longtemps. Des hangars démontables pressurisés connus sous le nom de B-2 Shelter System [B2SS] Extra Large Deployable Aircraft Hangar Systems ont été créés pour surmonter cette difficulté à partir de 1999 ; ils coûtent entre 2 et 2,5 millions de dollars pièce et nécessitent 29 sorties de C-130 pour leur transport[17].

Sa maintenance courante a été longtemps impossible en dehors de son unique base de Whiteman à cause des soutiens logistiques très spécifiques qu'il nécessite et qui n'étaient disponibles que sur cette base jusqu'à la création de ces hangars démontables et la construction sur les bases de Andersen Air Force Base sur l'île de Guam dans l'Océan Pacifique, de Diego Garcia dans l'Océan Indien et de la base de la Royal Air Force de RAF Fairford en Angleterre de bâtiments pouvant le recevoir.

Des améliorations portant sur le revêtement furtif du B-2 le rendant plus résistant à l'humidité et nécessitant une maintenance allégée, grâce notamment à un système de diagnostic des revêtements furtifs, sont actuellement en cours.

Sa lourde maintenance fait qu'au maximum la moitié de la flotte de B-2 peut être utilisée au même moment en opérations.

Lors de la réception des premiers avions, il fallait faire une révision générale toutes les 200 heures de vol. En 1999, ce délai a été porté à 600 heures.

Opérations de combat
Son baptême du feu eut lieu durant la guerre du Kosovo où sur les 21 appareils, un pool de 9 participa à l'opération Allied Force, et un maximum de 6 simultanément.

Le 24 mars 1999, deux B-2 lâchèrent leurs bombes sur des cibles yougoslaves au cours d'une mission de 31 heures.

Après 11 semaines d'opérations, ils effectuèrent un total de 49 sorties en décollant et atterrissant de leur base de Whiteman sans escale pour des missions de 28 à 32 heures, 45 largages avec environ 700 missiles et bombes JDAM guidées par GPS dont ce fut la première utilisation au combat, soit 11 % des munitions larguées pour moins d'un pour cent de l'ensemble des raids de bombardements menés par l'OTAN. 80 % des cibles auraient été détruites dès la première passe.

Ses cibles furent diverses : bases aériennes et terrestres, ponts, bâtiments administratifs mais cette campagne fut marquée par le bombardement de l'ambassade de la république populaire de Chine à Belgrade le 7 mai à minuit (heure locale); officiellement, cette bavure serait due à une erreur d'adresse, le bâtiment ayant auparavant appartenu au ministère de la défense Yougoslave.

Six B-2 ont participé aux trois premiers jours de l'opération Enduring Freedom, l'intervention américaine en Afghanistan fin 2001, exécutant des frappes dès les premières heures du conflit le dimanche 7 octobre 2001.

Une mission a duré 44 heures, la plus longue sortie de combat dans l'histoire de la guerre aérienne pour un avion (un Zeppelin effectua une mission de 95 h en 1917), avec le vol d'un B-2 de Whiteman jusqu'en Afghanistan, l'attaque de ses cibles, un atterrissage sur l'île de Diego Garcia dans l'Océan Indien pour réapprovisionner en combustible, réarmer, prendre un nouvel équipage tandis que les moteurs restaient au ralenti. Ceci fait, le B-2 est allé de nouveau sur l'Afghanistan laisser tomber ses charges, et est finalement revenu à Whiteman.

La majorité des missions décollèrent toutefois de cette île.

Quatre B-2 ont également participé à l'opération libération de l'Irak en 2003 ou ils larguèrent 583 JDAM[18].

Variantes et ordre de combat
Block 10
Les appareils AV-7 à AV-16 furent construits suivant la configuration standard Block 10 (B-2A-NO). Cette configuration limitait le B-2 à transporter 16 bombes B83 ou Mk 84, et restreignait son utilisation à des missions de 2 à 3 appareils partant de Whiteman, mais avec l'option de regagner une autre base de l'Air Force. L'AV-12 jusqu'au AV-16 furent mis au standard Block 20 en 1996/97.
Block 20
Les appareils AV-17 à AV-19 furent construits au standard Block 20. La configuration Block 20 permettait à l'appareil d'emporter 36 bombes ou 16 900 kg de bombes JDAM. En parallèle avec le JDAM, le GPS-Aided Targetting System (GATS) fut aussi installé.
Block 30
L'AV-20 et l'AV-21 furent construits suivant la configuration finale, le Block 30. Ce dernier permet l'emport de 80 bombes Mk 82 de 225 kg et mines Mk 62 ou 37 Mk 117 de 340 kg. Un système de communication par satellite (Milstar) a été ajouté, et le système de planning de mission y est entièrement fonctionnel ainsi qu'une liaison 16 (Intranet militaire) . De 1995 à novembre 2000, tous les B-2 ont été portés à ce niveau, y compris le prototype qui est depuis opérationnel et peut effectuer des missions de combat.
B-2C
Une nouvelle version du B-2A, connue sous le nom de B-2C (C pour conventionnel) basée étroitement sur le B-2A Block 30 a été proposée fin 2001, elle aurait de nouveaux ordinateurs et radar beaucoup moins coûteux que ceux actuels et son électronique serait remplacée par les processeurs commerciaux disponibles immédiatement. Ce plan impliquerait la production de 40 B-2C supplémentaires sur une période de 10 ans pour un coût total de 28 milliards de dollars. Il a très peu de chances de voir le jour.
Revenir en haut Aller en bas
tomcat
Sous lieutenant
Sous lieutenant
avatar

messages : 682
Inscrit le : 16/04/2008
Localisation : far-maroc.forumpro.fr
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Sam 7 Juin 2008 - 16:38

quelques information sur la furtivite du B2
http://www.techno-science.net/?onglet=articles&article=32
Revenir en haut Aller en bas
Mr.Jad
Colonel
Colonel


messages : 1546
Inscrit le : 07/03/2009
Localisation : FL370
Nationalité : Maroc
Médailles de mérite :




MessageSujet: Re: Northrop B-2 Spirit   Mar 18 Aoû 2009 - 22:04


Citation :
B-2 passes modernisation milestones
The Northrop Grumman B-2 Spirit stealth bomber has recently successfully completed two milestones that should significantly increase its capability as a frontline strike platform over the coming years, the company has announced.

On 22 July Northrop Grumman declared that it had, in conjunction with the US Air Force (USAF), recently demonstrated that the new radar developed for the B-2 can fulfil the performance requirements for its designated missions, both conventional and strategic. This was in addition to verifying that the equipment required to integrate the new Boeing Massive Ordnance Penetrator (MOP) on the B-2 fits together properly inside the aircraft.

The company recently passed the second of two USAF audits of the B-2 Radar Modernization Programme (RMP) known as verification compliance reviews. In February 2009 Northrop Grumman passed Verification Compliance Review (VCR)-1, which audited the company's testing of the B-2 radar's hardware and basic operational modes. VCR-2, which confirmed the company's results for the testing of the radar's strategic mission modes, was successfully completed in mid-June.

The RMP contract to upgrade the B-2's Raytheon AN/APQ-181 radar with a more advanced active electronically scanned array (AESA) system was awarded to Northrop Grumman and Raytheon in 2002. Development of the upgrade started in 2002, which was followed by a demonstration in late 2004.
Source:janes.com

_________________
“Once you have tasted flight, you will forever walk the earth with your eyes turned skyward, for there you have been, and there you will always long to return.”
― Leonardo da Vinci

Revenir en haut Aller en bas
Nano
Colonel
Colonel
avatar

messages : 1539
Inscrit le : 18/05/2009
Localisation : Brest - Rabat
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Mar 2 Fév 2010 - 7:59



Citation :
Explications du secret et des images donnée par Jean-Pierre-Petit chercheur au CNRS sur la MHD.
La capture de la preuve que le B2 a un système électromagnétique extrèmement sophistiqué.
Son système électromagnétique mis au au grand jour, voyez le joli court-circuit produit.
à votre avis ?
Revenir en haut Aller en bas
Yakuza
Administrateur
Administrateur
avatar

messages : 21624
Inscrit le : 15/09/2009
Localisation : 511
Nationalité : Maroco-Allemand
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Mar 2 Fév 2010 - 11:51

foutaises,c´est du sonic boom
Spoiler:

et une video qui se repete..

_________________
Revenir en haut Aller en bas
Fremo
Administrateur
Administrateur
avatar

messages : 21547
Inscrit le : 14/02/2009
Localisation : 7Seas
Nationalité : Maroc
Médailles de mérite :



MessageSujet: Re: Northrop B-2 Spirit   Dim 14 Fév 2010 - 11:27

B-2 Bomber refuelling












_________________
Revenir en haut Aller en bas
house
2eme classe
2eme classe


messages : 3
Inscrit le : 22/11/2010
Localisation : maroc
Nationalité : Maroc

MessageSujet: Northrop B-2 Spirit   Mar 23 Nov 2010 - 23:50

Citation :
Pouvant être considéré comme une version grandement modernisée de la grande aile volante Northrop XB-35 de 1946 puis XB-49 (écartés par l'USAF au profit du B-36 Peacemaker), le bombardier B-2 ne doit sa justification qu'à sa "furtivité" exemplaires.

Le développement du B-2 débuta en 1978 sur les bases d'une fiche émise par l'USAF précisant que le futur avion stratégique de pénétration de conception avancée (ASPA ou Advanced Strategic Penetrating Aircraft) doit pouvoir remplir des missions de tout type allant d'une situation de paix à un conflit nucléaire global. Pour cette raison, le B-2 est construit autour de deux grandes soutes d'armement placées côte à côte dans la partie inférieure de la section centrale. Munis de lanceurs rotatifs, le B-2 peut être doté d'une panoplie d'engins de destruction très varié allant des bombes conventionnelles aux missiles de croisière.

L'avion furtif Northrop B-2, bombardier stratégique à basse altitude, fut conçu en vue de remplacer le B-1 B Lancer, considéré comme un avion de transition. C'est une aile volante qui fait appel à des techniques ultramodernes en matière de conception, de structures et de moteurs, destinées à réduire les signatures thermique et radar ainsi que le niveau de bruit. Le B-2 utilise ainsi des techniques électro-aérodynamiques révolutionnaires pour réduire sa signature radar.

A la différence du chasseur-bombardier Lockheed-Martin F-117, la furtivité du B-2 s'appuie sur une grande pureté de la cellule. Les facettes et les décrochements angulaires caractéristique du F-117 ont laissé place à des surfaces incurvées destinées à atténuer les échos radar engendrés par tout ce qui dépasse habituellement de la cellule d'un avion. Seules les entrées d'air sont dessinées en chicanes pour empêcher les ondes radars de se réfléchir sur les aubes des soufflantes des 4 réacteurs. De la même manière pour réduire la signature infrarouge de l'avion les tuyères sont aplaties et montées très en avant sur l'extrados.

Le talon d'Achille du B-2 est son revetement composé de couches en fibre de verre perméable au rayonnement électromagnétique qui reste d'une extreême fragilité. Du coup le B-2 n'est pas déployable et ne peut être parqué longtemps parqué à l'extérieur en dehors des vols. De plus sa maintenance courante requiert des moyens de soutien logistiques très spécifiques qui ne sont disponible que sur sa seule base du Missouri. Il se rattrape par un rayon d'action exceptionnel qui compense cette limitation et lui permet de bombarder la Yougoslavie ou l'Afghanistan et de rentrer à la base après un ravitaillement en vol.

Le premier prototype du B-2 Spirit vola le en juillet 1989. La première phase du programme, dite Block-10, concerna des essais de performance et de qualité de vol. En 1997, le B-2 à été mis au standard Block-20 (standard intermédiaire entre le 10 et le 30) concerna entre autres l'intégration d'une capacité en armement guidés de précision (PGM) impliquant ainsi l'ajout de nouvelles armes encore en développement à l'heure actuelle comme le missile de croisière furtif et subsonique AGM-137 TSSAM. Enfin, les B-2 seront mis au standard Block-30 disposant d'une capacité PGM totale ainsi que des systèmes offensifs et opérationnels complets avec un radar à ouverture synthétique perfectionné.

l'US Air Force espérait se doter de 131 B-2, mais des réductions de crédits répétées ont ramené les commandes de série à 15 exemplaires seulement, les 21 appareils se décomposant comme suit : le premier prototype, 15 B-2A Block 10, 3 B-2A Block 20 et 2 B-2A Block 30. Le tout dernier a volé en janvier 1998 et un programme de mise au standard "Block 30" a été mis en place pour les 19 premiers appareils. Chaque B-2 porte un nom particulier: "Spirit" suivi d'un Etat américain. Objet de nombreuses critiques tant techniques que politiques, le B-2 est l'avion le plus coûteux jamais construit. Mais le B-2 restera en service au delà de 2040. D'ici là son système d'arme, en particulier son électronique aura profondément évolué.
Revenir en haut Aller en bas
ahmedA
Adjudant
Adjudant


messages : 387
Inscrit le : 09/11/2010
Localisation : *
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Mer 17 Aoû 2011 - 15:17



Revenir en haut Aller en bas
farewell
Général de coprs d'armée فريق (ANP)
Général de coprs d'armée فريق  (ANP)
avatar

messages : 2466
Inscrit le : 13/02/2011
Localisation : ******
Nationalité : Algerie-Francais
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Ven 19 Aoû 2011 - 15:05

Spoiler:


Spoiler:


Spoiler:


Spoiler:




Spoiler:



_________________

"Les belles idées n'ont pas d'âge, elles ont seulement de l'avenir"
Revenir en haut Aller en bas
Yakuza
Administrateur
Administrateur
avatar

messages : 21624
Inscrit le : 15/09/2009
Localisation : 511
Nationalité : Maroco-Allemand
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Jeu 22 Sep 2011 - 16:55







_________________
Revenir en haut Aller en bas
farewell
Général de coprs d'armée فريق (ANP)
Général de coprs d'armée فريق  (ANP)
avatar

messages : 2466
Inscrit le : 13/02/2011
Localisation : ******
Nationalité : Algerie-Francais
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Jeu 13 Oct 2011 - 16:55


_________________

"Les belles idées n'ont pas d'âge, elles ont seulement de l'avenir"
Revenir en haut Aller en bas
Yakuza
Administrateur
Administrateur
avatar

messages : 21624
Inscrit le : 15/09/2009
Localisation : 511
Nationalité : Maroco-Allemand
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Ven 22 Mar 2013 - 20:51

inspired by mother nature Cool


_________________
Revenir en haut Aller en bas
jonas
General de Brigade
General de Brigade
avatar

messages : 3326
Inscrit le : 11/02/2008
Localisation : far-maroc
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Mar 29 Oct 2013 - 19:19


_________________
" les orphelins d'aujourd'hui seront les guerriers de demain !!! " GAZA
Revenir en haut Aller en bas
jonas
General de Brigade
General de Brigade
avatar

messages : 3326
Inscrit le : 11/02/2008
Localisation : far-maroc
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Ven 1 Nov 2013 - 13:35

a écrit:

Rare image of a B-2 stealth bomber and its Massive Ordnance Penetrator bunker buster bomb



_________________
" les orphelins d'aujourd'hui seront les guerriers de demain !!! " GAZA
Revenir en haut Aller en bas
jf16
General de Division
General de Division
avatar

messages : 19550
Inscrit le : 20/10/2010
Localisation : france Aiacciu
Nationalité : France
Médailles de mérite :


MessageSujet: Re: Northrop B-2 Spirit   Mar 17 Déc 2013 - 22:25

Citation :
17/12/2013

Les 20 ans du B2 «Spirit» !



Palmdale, Californie, il y a exactement 20 ans, le premier bombardier Northrop-Grumman B2 «Spirit» entrait en service au sein de la base de Whiteman,  à cette époque, le 90e anniversaire du premier vol des frères Wright.  A cette époque, L'USAF annonce que des missions de 50 heures sont possibles, avec toutefois une bonne préparation et plusieurs ravitaillements en vol, ce qui veut dire que ces appareils peuvent  désormais frapper n'importe quel point de la planète.

Historique :

Le développement du Northrop-Grumman B2 débuta en 1978 sur une demande émise par l’USAF précisant que le futur avion stratégique de pénétration de conception avancée (ASPA ou Advanced Strategic Penetrating Aircraft) doit pouvoir remplir des missions de tout type allant d’une situation de paix à un conflit nucléaire global. Pour cette raison, le B2 est construit autour de deux grandes soutes d’armement placées côte à côte dans la partie inférieure de la section centrale. Munis de lanceurs rotatifs, le B2 peut être doté d’une panoplie d’engins de destruction très variés, allant des bombes conventionnelles aux missiles de croisière.



Le programme le plus cher de l’histoire :

Mais, le programme B2 se révéla particulièrement onéreux avec un coût global unitaire estimé à 2,2 milliards de dollars et ceci à cause de la nécessité du développement de 900 nouvelles méthodes de conception-fabrication, incluant de nouveaux matériaux en composite haute température et haute résistance et surtout, des matériaux permettant l’absorption des ondes radar.

L’USAF désirait se doter d’un total de 131 B2, mais devant les coûts particulièrement prohibitif, seul 21 B2 ont été construit, soit 15 exemplaires plus 6 appareils de développement.

Armement :

Le B2 peut transporter deux armes conventionnelles et nucléaires, il est le seul avion qui combine la furtivité à longue portée avec une grande charge utile et des armes de précision. Ses caractéristiques de furtivité permettent de pénétrer les défenses aériennes ennemies.

Le B2 peut emporter jusqu'à 80 bombes classiques Mk82 de 227 kg, mais sa spécialité concerne les engins guidés par GPS  comme le JDAM et les missiles de croisières AGM-158 JASSM et AGM-129 ou 16 bombes nucléaires lisses B61 et B83. En 2008, le B2 est optimisé pour l’emploi de bombe GBU-39 «Small Diameter Bomb».

Un point faible :

Le B2 est difficilement déployable en raison de la fragilité de son revêtement antiradar, ce qui lui interdit de stationner à l'extérieur de ses hangars trop longtemps. Des hangars démontables pressurisés connus sous le nom de B-2 Shelter System ont été créés pour surmonter cette difficulté à partir de 1999.


Photos : Northrop-Grumman B2 «Spirit» @ USAF


http://psk.blog.24heures.ch/archive/2013/12/17/les-20-ans-du-b2-spirit-854648.html
Revenir en haut Aller en bas
Redeagle
2eme classe
2eme classe
avatar

messages : 24
Inscrit le : 09/06/2014
Localisation : Euromarfor
Nationalité : Maroc

MessageSujet: Re: Northrop B-2 Spirit   Dim 3 Aoû 2014 - 10:09

LINK: https://sobchak.files.wordpress.com/2009/08/b2spiritcutaway1.gif




_________________

" Désolé pour mon mauvais français  Rolling Eyes "

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Northrop B-2 Spirit   Mar 26 Aoû 2014 - 18:13

82-1068 USAF United States Air Force Northrop Grumman B-2A Spirit
Revenir en haut Aller en bas
mbarki_49
Colonel
Colonel


messages : 1811
Inscrit le : 13/12/2010
Localisation : Casablanca
Nationalité : Maroc
Médailles de mérite :

MessageSujet: Re: Northrop B-2 Spirit   Jeu 29 Oct 2015 - 18:55

Une belle video HD du B2

Citation :
http://www.msn.com/ar-eg/video/news/%D9%81%D9%8A%D8%AF%D9%8A%D9%88-%D8%BA%D9%8A%D8%B1-%D9%85%D8%B3%D8%A8%D9%88%D9%82-%D9%84%D9%84%D9%82%D8%A7%D8%B0%D9%81%D8%A9-%D8%A7%D9%84%D8%B4%D8%A8%D8%AD-%D8%A7%D9%84%D8%A3%D9%85%D8%B1%D9%8A%D9%83%D9%8A%D8%A9-b2-%D8%B3%D8%A8%D9%8A%D8%B1%D9%8A%D8%AA/vi-BBmxCL0?ocid=mailsignoutmd
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Northrop B-2 Spirit

Revenir en haut Aller en bas

Northrop B-2 Spirit
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Norman Spirit.
» teutonia spirit s3
» Ma nouvelle poussette ....
» RAL MAC
» le cache sourcils

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Royal Moroccan Armed Forces :: Armement et matériel militaire :: Aviation militaire-
Sauter vers:
