 Su-35

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
Invité
Invité



MessageSujet: Su-35   Sam 24 Mai 2008 - 15:05

Citation :

Le Su-35 : un chasseur à un pas de la 5e génération
publié le lundi 24 septembre 2007


Le chasseur Su-35 était peut-être la nouveauté la plus attendue au récent Salon aérospatial MAKS-2007 près de Moscou. Comme prévu, il était exposé sur une aire de stationnement, en position statique. Mais, prochainement, après quelques mises au point au sol, il effectuera son premier vol. Déjà, deux Su-35 expérimentaux sont assemblés à l’usine Sukhoi de Komsomolsk-sur-l’Amour, en Extrême-Orient russe. Fin 2007, ces appareils aborderont un programme d’essais en vol. Mikhaïl Pogossian, directeur général de Sukhoi, affirme que le nouvel avion russe est déjà attendu à l’étranger. Des négociations sur la livraison du chasseur sont en cours avec plusieurs pays.


--------------------------------------------------------------------------------

Par Iouri Zaïtsev, de l’Académie russe du Génie, pour RIA Novosti.


--------------------------------------------------------------------------------

En fait, ce chasseur est connu de nom depuis suffisamment longtemps. Il y a une quinzaine d’années, un Su-27M avait été présenté à différents salons aéronautiques. Depuis, l’appareil a subi une modernisation en profondeur. Quelles sont les nouveautés ?

D’abord, le Su-35 est doté de nouveaux moteurs. Sur le plan de leur conception, ceux-ci, des AL-31FP, sont un développement des AL-31F construits en série avec recours aux technologies dites de cinquième génération. L’apparition d’une tuyère tournante, de même que la possibilité d’une modification différentielle automatique de la poussée de ses deux moteurs (commande différentielle de la poussée) garantissent un pilotage de l’avion dans tous les plans. Y compris à petites vitesses ou à des vitesses proches de zéro. Conditions dans lesquelles les organes aérodynamiques de commande cessent, traditionnellement, d’être efficaces. Si nécessaire, le système de direction de la poussée vectorielle peut être entièrement coupé, avec fixation des tuyères en position neutre.

Le nouveau radar à réseau actif à phases (FAR) constitue la base du système de commande des armements du Su-35. Ses performances, en termes de portée et de nombre de cibles suivies, sont uniques. C’est un développement du radar Bars. Le FAR assure la scanographie du faisceau, aussi bien en azimuts qu’en angles de site. Pour améliorer la visibilité dans le plan horizontal, l’antenne tournante est mécaniquement entraînée en azimut, au moyen d’un gyro-actionneur. En régime air-air, ce radar est susceptible de détecter, sur des caps de face et à des distances allant de 350 à 400 km, et aussi de suivre (sans interrompre l’observation de l’environnement) jusqu’à 30 cibles, ainsi que de tirer sur huit d’entre elles. Des cibles ponctuelles ayant des surfaces de réflexion d’un centième de mètre carré, sont détectées à une portée de 90 km. C’est une performance unique pour tout radar d’aviation.
Un radar optoélectronique d’une nouvelle conception intégrant un goniomètre infrarouge, un télémètre-localisateur laser et une chaîne de télévision assurent de nouvelles possibilités dans la commande des armements du Su-35.

Côté armements, ceux du Su-35 représentent, outre des missiles air-air connus à portée moyenne à têtes autodirectrices, à radar ou à infrarouge, actives et semi-actives, et des missiles de combat à courte portée (34 unités au total), cinq nouveaux missiles à grande portée. La nomenclature des armements guidés de la classe air-sol comprend 25 missiles anti-bâtiment et antiradar, à grande et moyenne portée. Dont le système Klab et un missile lourd à grande portée de type d’Iakhont.

Pour ce qui est des bombes d’aviation à guidage télévisuel, laser et satellite, le Su-35 ne se distingue pratiquement en rien des Su-30MK actuels. Mais, en principe, le nouveau chasseur pourrait accueillir de nouveaux modèles. L’efficacité des bombes d’aviation guidées est garantie par un viseur laser et télévisuel. Celui-ci est disposé dans un conteneur optoélectronique suspendu. Ce poste détecte, suit, mesure des distances, et éclaire au laser des cibles au sol.


La masse d’armements maximale d’un Su-35 est de 8.000 kg. Celle-ci est répartie entre les douze points de suspension. Equipé de moteurs à poussée vectorielle et d’un complexe électronique perfectionné de bord, le Su-35 dépasse notablement en performances son « ancêtre », le Su-27M. A l’opposé du Su-30, proposé sur les marchés internationaux, il est mieux adapté à un combat aérien tournoyant, notamment grâce à sa masse moins importante.
« A partir de 2010, nous nous projetons de commencer les ventes du Su-35 à l’étranger », a annoncé le directeur général de Sukhoi, Mikhaïl Pogossian. Le nouveau chasseur doit occuper une niche entre les Su-30MK actuels et ses différentes versions et les appareils, encore en développement, de cinquième génération. Le Su-35 est lui un avion de génération dite 4++, mais dont la conception fait largement appel à des technologies de cinquième génération, estime-t-on à Sukhoi. Entre 2009 et 2015, ces technologies doivent assurer au Su-35 des avantages indiscutables par rapport aux autres chasseurs multirôles de quatrième génération.

Les opinions exprimées dans cet article sont laissées à la stricte responsabilité de l’auteur.
http://www.armees.com/Le-Su-35-un-chasseur-a-un-pas-de-la-5e-generation,25270.html


Dernière édition par Raptor le Lun 27 Avr 2009 - 23:05, édité 2 fois
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Lun 2 Juin 2008 - 14:23

la gamme de sukhoi donne vraiment le tournis, voici un petit éclaircissement concernant la désignation su-35. Il est à retenir que le SU-35BM et le sujet de ce topic car c'est le plus récent et sera équipé des radar et motorisation les plus récents qui sont respectivement le Irbis-E et le 117S.
Citation :

Su-35 (ou Su-27M) : le Su-35 est une nouvelle version monoplace multirôle entièrement modernisée (cellule, avionique, armements, radar, moteurs) du Su-27. Le précurseur du Su-35, le Su-27M, a réalisé un premier vol en 1988 suivi de celui du prototype du Su-35 en 1992. Le Su-35 se veut le pendant russe des dernières versions des chasseurs F-15 et F-16 américains ainsi que des Rafale, EF-2000 et Gripen. Destiné initialement aux forces aériennes russes dans l’attente des livraisons du chasseur de cinquième génération, le Su-35 est aussi proposé à l’export. Après l’abandon d’un achat de Su-35 "intérimaires" par les VVS, le Su-35 est activement proposé à l’export par Sukhoï. Ce programme a aussi servi à valider un certain nombre de nouveaux équipements comme les moteurs à poussée vectorielle. Une dizaine de prototypes ont été réalisés pour cela. L’avionique est totalement modernisée par rapport au Su-27 avec de nouveaux écrans couleur multifonctions. L’optronique secteur frontal et la suite intégrée d’autoprotection sont entièrement nouveaux. Le nouveau radar multimode et multicible Irbis prendra place à l’avant et un radar N012 (de 4km de portée) à l’arrière permettant le tir de missiles R-73 vers l’arrière. Les performances aérodynamiques ont aussi été optimisées. Toute la gamme d’armements russe peut être emportée sur 14 points d’emport y compris des armements encore en développement comme des missiles air air à longue portée KS-172. C’est un appareil très sophistiqué mais aussi très coûteux qui dispose de tous les derniers rafinements technologiques disponibles ; ce qui le distingue des Su-30M.


Su-35UB : version biplace du Su-35 qui a volé pour la première fois en 2000. Le prototype est équipé de réacteurs AL-31FP à poussée vectorielle. Sa masse maxi au décollage est de 38,8 tonnes pour une charge militaire de 8 tonnes.

Su-37 "Terminator" : désignation donnée par Sukhoï à deux démonstrateurs technologiques basés sur la cellule du Su-35 avec une motorisation à poussée vectorielle (réacteurs AL-37FP) qui ne donneront probablement lieu à aucune version destinée à la production en série. Les prototypes avec poussée vectorielle sont en effet désormais désignés Su-35. Par la suite Sukhoï a annoncé travailler sur le Su-37 "Terminator" qui serait un avion de la génération "4++" destiné à l’export mais il s’agit sans aucun doute du Su-35BM désormais.

Su-35BM ("Bolshaya Modernizatsiya" ou Grande Modernisation) : nouveau chasseur développé par Sukhoï depuis 2004 sur la base des Su-27 et Su-35 mais sans plans canards et avec des dimensions légèrement différentes. Il est avant tout destiné à l’export pour combler le "gap" entre les appareils actuellement disponibles à l’export dans la gamme de Sukhoï et la disponibilité export du futur chasseur de cinquième génération T-50 qui n’interviendra pas avant 2015 au minimum. Certains équipements du T-50 seront d’ailleurs repris sur le Su-35BM. Le Su-35 devrait avoir une masse à vide de 25,3 tonnes et une masse maxi au décollage de 34 tonnes. Il pourra atteindre une vitesse de 1 400 km/h à basse altitude et Mach 2,25 à haute altitude. Son rayon d’action sera de 1 580 km à basse altitude et 3 600 km à haute altitude. Avec deux réservoirs externes, il sera porté à 4 500 km. Beaucoup d’éléments en aluminium sont remplacés par d’autres en titane pour augmenter la durée de vie de la cellule. Il est prévu de monter le radar N035 Irbis dans sa version export. Capable de traquer jusqu’à 30 cibles aériennes et d’en engager 8 simultanément, ce radar est également compatible avec les missiles R-77 et le futur K-100 à longue portée. Sa portée maximale serait de 400 km et passe à 150 Km en mode poursuite à haute altitude. Sur des cibles "plus furtives" elle serait de 90km. Le Su-35BM sera motorisé à partir de 2009, date estimée de sa commercialisation, par les nouveaux réacteurs 117S de NPO Saturn (14,5 tonnes de poussée). Hormis les missiles air air déjà cités, le Su-35BM pourra emporter toute la panoplie russe d’armements y compris les plus récents comme la bombe guidée par satellite KAB-500S.
http://red-stars.org/spip.php?article81
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Mar 3 Juin 2008 - 15:07

le radar: Irbis-E
Citation :
The Irbis, also known as Irbis-E, is an advanced X-band multi-mode phased array radar system developed by Tikhomirov NIIP for the Su-35 multi-purpose fighter aircraft. NIIP developed the new radar based on the Bars radar system provided to Su-30MKI/MKM/MKA aircraft. Its development started in 2004 and the first radar prototype entered flight tests onboard an Su-30MK2 aircraft acting as a test bed in early 2007. The resulting radar system will provide air-to-air, air-to-sea and air-to-ground (ground mapping, Doppler beam sharpening and Synthetic Aperture radar modes) modes with improved performance in intense clutter environments compared to Bars. In addition, Irbis has been designed to detect low- and super-low-observable/stealth airborne threats.

The Irbis multifunctional radar employs a 900mm passive phased array antenna mounted on a hydraulic actuator. With electronically steering, it can scan sectors of 60 degrees in both azimuth and elevation. Using the hydraulic actuator (mechanical steering), the azimuth coverage boosts to 120 degrees. It can detect and track up to 30 airborne targets with a Radar Cross Section (RCS) of three square meters at ranges of 400 kilometers using track-while-scan mode while engaging two targets with semi-active radar homing missiles or up to eight targets with active radar homing missiles. In the air-to-surface mode the Irbis provides clues allowing to attack a surface target with precision-guided weapons while scanning the horizon searching for airborne threats that can be engaged using active radar homing missiles.

Tikhomirov NIIP has provided the ability to spot super-low-observable targets with RCS = 0.01 square meters at ranges out to 90 kilometers. This capability might allow Su-35 aircraft to engage cruise missiles and unmanned aerial vehicles as well as fifth generation stealth fighter aircrafts such as the F/A-22 Raptor and F-35 Lightning II. NIIP and GRPZ will take care of the Irbis production with the first radar system slated for installation on the Su-35 in August 2007.
http://www.deagel.com/Aircraft-Warners-and-Sensors/Irbis_a001800001.aspx
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Sam 7 Juin 2008 - 18:57

la photo de la bête:
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Sam 7 Juin 2008 - 20:32

Citation :

Su-35BM/T-10BM : The last Flanker


Introduction :


Su-35BM will be the last developed Flanker. An final upgrade, final variant. Actually, the designation is quite confusing, since Su-35 already exists in Russian Air Force. Su-35 was the export designation for upgraded Su-27, called Su-27M, internal Sukhoi designation T-10M. Su-27M gave baseline Flanker new avionics, as well as precision air-to-ground capability. Only five of these are in service with VVS (Russian Air Force), with 237th regiment based at Kubinka Air Base. VVS chose another path instead; to incorporate technologies tested in Su-35/T-10M, together with those of Su-30MK, into an standard upgrade project for the baseline Flanker, the Su-27SM. The Su-35 designation was also used for Su-37, dubbed as “Terminator”. Aircraft was a testbed for 2D thrust-vectoring engines, mounted on Su-35/T-10M.


The new Su-35BM is going to fill the interim gap between standard 4+ generation Su-27SM in service today, and PAK-FA, 5th generation fighter in developement stage. Thus, Su-35BM is designated as 4++ generation fighter, together with new MiG-35. Official first flight will commence late this year, Sukhoi officialy stated that year 2007 is the ending year of all work on Su-35BM. After MAKS 2007, Su-35BM will be put on state trials. The aircraft should be ordered by VVS, after all, they’re the ones who supported the initial beggining of work on the BM, after successful Su-27SM program.

Main specifications

Length: 21.9 meters
Height: 5.9 meters
Wingspan: 15.3 meters

Take-off weight, with two R-77 and two R-73: 25.3 tons
Take-off weight, with maximum payload: 34.5 tons
Total thrust available, two Saturn 177S powerplants: 29 tons
Thrust to weight ratio, under normal and maximum load: 1.14 / 0.84

Maximum fuel in integrated fueltanks: 11.5 tons
Maximum weapons load: 8 tons

Service ceiling: 18 kilometers
Range with maximum fuel, on sea-level and altitude: 1,580 km / 3,600 km
Ferry range, with two PTB-2000 external tanks: 4,500 km

Acceleration from 600kph to 1100kph, at 1000m alt and 50% fuel: 13.8 seconds
Acceleration from 1100kph to 1300kph, at 1000m alt and 50% fuel: 8.0 seconds
Maximum rate of climb, at 1000m alt: 280 meters / sec
Maximum airspeed, low-level and altitude (200m / 11000m): 1,400 kph / M2.25
Maximum G-load: 9 G’s

Take-off run, full afterburner, normal weight: 400-450 meters
Landing roll, brakes + parachute, standard landing weight: 650 meters
Information taken from official KnAAPO brochures


Official description from KnAAPO (manufacturer) follows : “Su-35 is designed to gain air superiority through manned and unmanned aircraft destroying, by guided missiles, in medium and long range engagements and dogfights; to destroy ground and surface targets by all type of weapon, as well as destroy the enemy ground infrastructure facilities located very far from the base airfields, heavily protected by active AAD system”

The most important Su-35BM/T-10BM characteristics are : supreme flight performance (superagility), long range information targeting systems, jam-proof datalinks for squadron or ground control operations, high performance short, medium and long range missiles of both anti-air and anti-ground type, carried externally on fourteen hardpoints, sophisticated EW/ECM/ER systems, radar cross-section reduction, high-power sensors with adequate computing power and sensory fusion technique, cockpit with large LCD multi-function displays, and an in-flight refuelling probe.

Unlike Su-37, which was seen as remarkable aircraft by aerospace community, Su-35BM will have all Russian systems. Su-37 had it’s cockpit systems imported from French Sextant/Thales.
www.aviapedia.com
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Sam 7 Juin 2008 - 20:57

Citation :

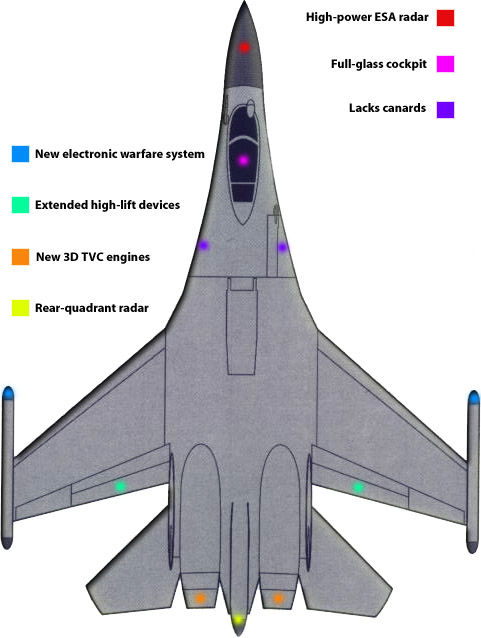

Airframe :


Su-35BM is more alike standard Su-27S, than Su-35/T-10M. It has no canards, has smaller fins, tailcone is smaller than those found on T-10M. High-lift surfaces are larger, big flaperons occupying complete wing trailing edge. Airframe structure is more “refined”, with usage of RAM coating and new all-composites material. Latter is said to grant 20% of weight reduction and an RCS signature suppression. Su-35BM also has larger air intakes.

Powerplant :

Engines that were planned for T-10BM are Saturn AL-41F1, with supercruise capability, rated at 15 metric tons of thrust each. This family of engines will power PAK-FA too, and are going to power Su-34 Fullback long range strike aircraft. The AL-41 series was built to feed power-hungry aircraft such as MiG’s MFI (1.42/1.44), and S-37/Su-47 Berkut. It was stated that first versions of these engines powered the MFI, but, recent statements from NPO Saturn pointed out, that engines won’t be ready for the first preproduction versions of PAK-FA. Thus, it’s viable to concur that Su-35BM won’t have it’s first flight with AL-41F1. To note : the MFI has flown on AL-31’s, while the Berkut was fitted with D-30F-6 engines, powerplant from MiG-31.

However, NPO Saturn managed to develop heavily upgraded AL-31F engines, and designated them AL-41F1A, or article 117S. The designation of AL-41(X) notes that thrust is closer to projected AL-41F series, but the AL-41F1A’s feature old, refubrished core. The AL-41F’s will have all-new core.

AL-41F1A are equipeed with three-dimensional thrust vectoring nozzles, too, so both of Russian 4++ generation aircraft will be 3D TVC capable, if we count the fact that Morskaya Osa engines can be upgraded with all-axis nozzles. As it’s stated on official sites, AL-41F1A’s have 14.5 tons of thrust each, that means 29 tons of thrust for Su-35BM. Since some early sources claimed that airframe material enhancement reduced Su-35BM weight by 20%, aircraft could have an greatly increased thrust-to-weight ratio, ensuring superb combat and flight performance.
www.aviapedia.com
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Sam 7 Juin 2008 - 23:49

Le radar et les capteurs du Su-35BM:
Citation :




Sensors and avionics :

Main radar system for the Su-35BM is the Tikhomirov NIIP Irbis-E (N035E). While it’s pointed out that this will be the radar model used on Su-35BM, it’s also probable that Su-35BM could fly with Phazotron NIIR radar, the Sokol III (N031 Zhuk-MSFE). Given the latest achievements on the field of AESA technology by Phazotron, that are already visible in form of complete systems found on the other Russian 4++ gen aircraft, MiG-35, Su-35BM could be equipped with an derivative of current Phazotron AESA models. However, Irbis is marked as the number one option for the radar system.

Tikhomirov NIIP Irbis-E radar uses electronically scanned array (ESA). It’s a multifunctional radar system, working in X-band, holded on two-axis hydraulic drive. Radar uses EKVS-E BTsVM Solo35 computing system. The Irbis-E can track 30 different targets, while retaining continous airspace scan, eg. track-while-scan mode. The fire control system can simultaneously guide two semi-active radar guided missiles. If used in conjuction with active radar guided missiles, this number is eight. In air to surface operations, radar is capable of mapping land and sea targets, and detection of targets in real-beam, Doppler, and SAR modes. Four ground targets can be tracked at the same time, while two can be attacked at the same time, too. Since Irbis-E has enormeous power output, up to 20 kilowatts, it can detect an “standard” target (RCS at 3 square meters) 400 kilometers away. Normally, that figure is given for head-on aspect, in tail-on aspect it drops down to 150 km. Stealth targets (RCS at 0.01 square meters) can be detected at 90 km range. Irbis-E is also capable of target identification, and can conduct simultaneous air-to-air and air-to-ground operations.

Su-35BM also has rearward radar system, to locate and track targets behind aircraft. Rear radar is located in tailcone. It’s still not known what system is going to use; Tikhomirov NIIP suggested it’s Osa type ESA radar for this task, but has also revealed it’s work on active-array radars that could fill this task, too. That information was given by NIIP to the public two years ago. The rear radar system is not something new for the Russian design bureaus; Su-35/T-10M features Phazotron N012 in the tailcone, MiG’s 1.42/1.44 MFI featured Phazotron N015, and the Su-34 Fullback features Leninets V005 tailcone radar system.

As every Russian 4th gen fighter has optronic infrared search and track system, Su-35BM will naturally feature that too. OLS-35 can track four different IR signatures at once. Maximum detection range for tail-on aspect is 90 km, and for head-on 50 km. The laser rangefinder can measure distance up to 20 km against aerial targets, and up to 30 km against ground based targets.

Electronic warfare system, the KNIRTI L175M Khibiny-M, is capable of accurate detection of the threats, threat coordinate mapping, and it’s also responsible for jamming signal generation and emmision replication/imitation, via wing-tip carried pods. The system has a separate display in the Su-35BM cockpit. The L175M, together with frontal and back radars and optronic complex is hooked up to “sensory fusion” package. Khibiny can also provide guidance for passive-radiation guided missiles, such as R-27EP and the new long-range type of AAM. Su-35BM also features approx. 150 aerials on it’s airframe. Apart from standard RWR (radar warning receiever), Su-35BM also has laser emission warning system, MAWS (missile approach warning system), and standard chaff / flare dispenser.

Powerful computer system will control all those sensory elements, giving information to the pilot in unique interface; via the two large LCD MFD’s found in cockpit, and shown in pilot’s helmet mounted display as well. Cockpit is summarized in MAK-35 system; two 22.5×30 cm AMLCD’s, IKSh-1M widescreen HUD, and one back-up multifunctional display. The nav / attack functions are the responsibilty of KRNPO-35, and the plane is fitted with laser-gyro system, LINS-2000.

The aircraft features inertial / sattelite navigation systems, radio navigation system, digital maps, optical fiber and digital communication multiplex comm systems. The comm system has two UHF/VHF radios, Link-16 capacity, and encryption capability. FBW has quadruple redundancy, and the engines support full authority digital engine control, FADEC.
www.aviapedie.com
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Dim 8 Juin 2008 - 13:40

ici je vous poste la dernière partie qui parle de l'armement du Su-35BM, après avoir posté les parties qui parlent respectivement du fuselage, la motorisation, radar/capteurs:
Citation :

Weapons :

Su-35BM, as an true multirole fighter, will have both air-to-air, air-to-ground, and anti-ship weaponry. Whole current pallete of A2G precision missiles and bombs will be supported on Su-35BM. Regarding air-to-air, the aircraft has an Archer, Alamo, and Adder family capability (R-73, R-27, R-77). Su-35BM will also be able to launch ultra-long range active radar missiles. The type of this weapon shown on the Su-35BM model was Novator KS-172S-1 AAM. The same missile has been presented on the displayed Su-35BM at MAKS 2007 airshow. The KS-172S-1 has an engagement range over 300 kilometers, can be used against any kind of aircraft flying from 3 meters altitude to 30 kilometers altitude, up to 4000 kilometers per hour of speed, and up to 12G. The only thing that’s confirmed is that Su-35BM will have ultralong range radar missile engagement capability; KS-172S-1 has not been asured. The other ULR AAM in Russian developement is Vympel K-37/R-37M. It’s an upgrade of MiG-31M’s R-37 missile, which has been sucessfully tested against targets 300 kilometers away.

Other Vympel’s designs are not confirmed either; such as ramjet, thermal, or antiradiation variant of R-77. This capability could be easily added at some future point. Vympel also stated that it has finished working on the upgraded variant of antiradiation R-27P. Since L175M is chosen for the standard electronic warfare module for all new Russian aircraft, R-27P could be connected to work in conjuction with Su-35BM’s EW unit. Both short and long burn variants of the antiradiation R-27, eg. the 27P and the 27EP, are on the payload list.

The misterious unspecified long-range anti-ground, anti-ship and anti-radar missiles are still a matter of debate, but several sources indicate that GRAU-coded 3M14AE and 3M54AE missiles are the unspecified weapons. Both missiles are produced by NPO Novator, and Sukhoi has a long tradition of partnership with this design bureau; this raises the issue of long-range AAM too, since Sukhoi is clearly pushing the Novator’s KS-172S-1 design, while the VVS wants Vympel’s R-37M for MiG-31 deep modernization variant. In any case, Russia won’t use two similiar types of AAM’s in the same time period, so the R-72 could be used for export, while the R-37M would be used on domestic version of Su-35BM.

3M14AE and 3M54AE are the missiles from “Kalibr” system, developed from naval “Club” system. The first is LACM, while the other is standard anti-ship missile. The unspecified anti-radar missile could turn up as new Raduga X-58UShE. It works in wide-band regime, and has a maximum range of 200 km. The sole-carried large ASM/AGM is suspected to be Yakhont-M, GRAU coded 3M55A. Yakhont-M is the upgraded export variant of P-800 Onyx missile. Original Onyx has the range of 300 km.

Su-35BM is also fitted with standard 30mm gun of Flanker family; Gryazev-Shipunov GSh-301.

Novator R-72 (KS-172S-1) or Vympel R-37M (”Arrow”): 400 km range, active and semi-active radar, passive radiation guidance
Maximum of five carried. AAM.

Vympel R-77 / RVV-AE (”Adder”): 100 km range, active radar guidance
Maximum of twelve carried. AAM.

Vympel R-27ET[1] (”Alamo”): 110-130 km range, thermal guidance
Maximum of four carried. AAM.

Vympel R-27EP[1] (”Alamo”): 110-130 km range, passive radiation guidance Maximum of four carried. AAM.
Vympel R-27ER[1] (”Alamo”): 110-130 km range, semi-active radar guidance
Maximum of eight carried. AAM.

Vympel R-73E (”Archer”): 30 km range, thermal guidance
Maximum of six carried. AAM.


Non-specified ultralong range air to ground missile: Maximum of one carried. AGM.
Non-specified long range air to ground missile: Maximum of three carried. AGM.
Non-specified long range anti-radar missile: Maximum of five carried. AGM.
Non-specified long range air to ship missile: Maximum of five carried. ASM.

Raduga X-59M[K] Ovod (”Kazoo”): 140 km range, TV guidance
Maximum of 5 carried, AGM/ASM.

Zvezda X-31A/P (”Krypton”): 70 / 140 km range, active radar / passive radiation guidance
Maximum of 6 carried, AGM.

Molniya X-29TE[L] (”Kedge”): 10 km range, TV / laser guidance
Maximum of 6 carried, AGM.

FSUE LGB-250: 300 kg warhead, laser guidance
Maximum of eight carried, smart bomb.

FSUE KAB-500KR/OD: 500 kg warhead, TV guidance
Maximum of eight carried, smart bomb.


FSUE KAB-1500KR/LG: 1500 kg warhead, TV / laser guidance
Maximum of three carried, smart bomb.

S-25LD: 10 km range, laser guidance
Maximum of six carried, guided rocket.


500kg class bomb: Maximum of ten carried, gravity bomb.
250kg class bomb: Maximum of thirty-two carried, gravity bomb.
B-8M-1: Maximum of 120 carried in six dispensers, unguided rocket.
B-13L: Maximum of 30 carried in six dispensers, unguided rocket.
S-250FM-PU: Maximum of six carried, unguided rocket.
Payload capacity from KnAAPO, weapon specs from various sources
www.aviapedie.com
Revenir en haut Aller en bas
Sukhoi 37
Caporal chef
Caporal chef


messages : 154
Inscrit le : 05/11/2007
Localisation : xxx
Nationalité : Algerie

MessageSujet: Re: Su-35   Mer 11 Juin 2008 - 21:02



Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Jeu 2 Oct 2008 - 14:36

le Su-35 échoue dans la compétition pour remporter le contrat de modernisation des Forces Aérienne Brésilienne (Força Aérea Brasileira – FAB), les chasseurs retenus (short listés) sont le Rafale, Gripen NG, et le F/A-18 E/F. ceux qui ont échoué sont le Typhoon, F-16 ADV et le Su-35 Shocked
Citation :
...A Comissão Gerencial do Projeto F-X2 (CGPF-X2), instituída em 15 de maio de 2008, conduziu os estudos de avaliação das aeronaves pré-selecionadas (Boeing F-18E/F Super Hornet, Dassault Rafale, Eurofighter Typhoon, Lockheed Martin F-16 Adv, Saab Gripen NG e Sukhoi SU-35), de forma a elaborar uma lista reduzida (short list) nesta etapa do processo...A partir de agora, na nova etapa do processo de seleção, as avaliações irão concentrar-se nas seguintes aeronaves componentes da short list (listadas aqui em ordem alfabética dos respectivos fabricantes): BOEING (F-18 E/F SUPER HORNET), DASSAULT (RAFALE) e SAAB (GRIPEN NG)...
http://www.fab.mil.br/portal/capa/index.php?mostra=1526
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Mer 8 Oct 2008 - 0:30

Citation :
Armée de l'air russe: essais réussis du deuxième Su-35


17:51 | 02/ 10/ 2008



MOSCOU, 2 octobre - RIA Novosti. Sukhoi a lancé les essais du deuxième exemplaire de son nouveau chasseur polyvalent Su-35, a annoncé jeudi le constructeur aéronautique russe.

"Le deuxième exemplaire du Su-35 a effectué un vol d'une heure pendant lequel son groupe propulseur et son système de direction ont été testés à des régimes différents. Les performances de stabilité et de maneouvrabilité de l'avion et de son groupe propulseur ont été vérifiées. Le fonctionnement du groupe propulseur, des systèmes et des équipements de l'avion n'a fait l'objet d'aucune remarque", lit-on dans le communiqué de Sukhoi.

L'avion était piloté par Sergueï Bogdan, qui était aux commandes du premier Su-35 le 19 février. "Depuis, plus d'une quarantaine de vol ont confirmé les performances de l'appareil", rappelle le service de presse de Sukhoi.

"La participation aux essais du deuxième appareil permettra d'accélérer la réalisation du programme et de garantir les livraisons en série des Su-35 aux clients russes et étrangers en 2011", souligne le communiqué.

Le Su-35 est un chasseur polyvalent supermanoeuvrable utilisant des technologies de génération 4+++. La masse au décollage de l'avion est de 25,7 tonnes, sa charge de combat maximale disposée sur 12 points de suspension de 8 tonnes, le groupe propulseur de l'appareil compte deux moteurs à vecteur de traction orientable. Développant une vitesse maximale de 3.500 km à l'heure Rolling Eyes , le chasseur peut voler à 17 km d'altitude et son rayon d'action est de 3.200 km, sans réservoirs suspendus.

Le chasseur est équipé d'une nouvelle avionique, d'un radar multimode capable de suivre jusqu'à 30 cibles aériennes et de tirer sur 8 d'entre elles à la fois, notamment au missile vers l'arrière.

Outre les armements modernes déjà utilisés par le Su-30MK, le Su-35 devra accueillir de nouveaux types d'armes guidées air-air et air-sol, y compris à grand rayon d'action.
http://fr.rian.ru/defense/20081002/117393046.html
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Mer 8 Oct 2008 - 20:58

1000 Km de trop !
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Mer 8 Oct 2008 - 21:43

oui c'est exagéré! c'est la raison pour laquelle j'ai mis la phrase en relief.
Revenir en haut Aller en bas
freedom
Aspirant
Aspirant


messages : 502
Inscrit le : 06/04/2008
Localisation : France
Nationalité : Maroc

MessageSujet: Re: Su-35   Mer 8 Oct 2008 - 23:34

il faut pas trop se fier à rianovotsi, ils ne sont pas independant du tout, sinon la bête est superbe, je sais pas si on risque de la voir chez nos voisins de l'est bientot.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Sam 11 Oct 2008 - 2:07

Photos:






Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Dim 26 Oct 2008 - 20:25

KnAAPO/Sukhoi Su-35


Rollout of the first Su-35BM Mid Life Upgrade configuration Flanker E, January 2007


Revenir en haut Aller en bas
Alloudi
Modérateur
Modérateur


messages : 6306
Inscrit le : 11/10/2008
Localisation : morocco
Nationalité : Maroc
Médailles de mérite :


MessageSujet: Re: Su-35   Lun 27 Oct 2008 - 1:19

au devellopement dutyphoon les concepteur on pris comme "avions russe a battre" le su35, du moin ses caracteristique!!!! donc je me mefie un peu du matos russe sur le papier il son solide mais leur homologue occidentaux son un cran au dessu je pense ( typhoon,rafale,f35,f22)
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Lun 27 Avr 2009 - 15:05

rien de nouveau chez les russes Laughing

Citation :
Russian Su-35 fighter jet prototype destroyed during testing

KHABAROVSK, April 27 (RIA Novosti) - A prototype of the advanced Su-35 Flanker multi-role fighter plane burst into flames during take-off procedures at a testing ground in Russia's Far East, a spokesman for the Komsomolsk-on-Amur aircraft plant said on Monday.

"The accident occurred at 09.55 Moscow time [05.55 GMT] on Sunday at the Dzemgi airfield during the Su-35 prototype's take-off," Vitaly Tyulkin said, adding that the pilot ejected safely.

"We will announce the details of the accident later in the day," he said.

Sources earlier said the accident could have been caused by a faulty fuel pump.

The aircraft was one of the three prototypes to test the new fighter, which has been billed as "4++ generation using fifth-generation technology."

The Sukhoi aircraft maker said in March that successful flight tests involving two prototypes had confirmed the earlier-announced timeframe for deliveries of the aircraft to Russian and foreign customers in 2011.

The company had planned to add a third prototype to the testing program in the second half of 2009, and to boost the current number of test flights to 150-160.

Su-35 fighter, powered by two 117S engines with thrust vectoring, combines high maneuverability and the capability to effectively engage several air targets simultaneously using both guided and unguided missiles and weapon systems.

The aircraft also features the new Irbis-E radar with a phased antenna array, which allows the pilot to detect and track up to 30 air targets, while simultaneously engaging up to eight targets.

It is equipped with a 30-mm cannon with 150 rounds, and can carry up to eight metric tons of combat payload on 12 external mounts.

Sukhoi plans to export at least 160 Su-35 fighters to several countries including India, Malaysia and Algeria
Revenir en haut Aller en bas
Viper
Modérateur
Modérateur


messages : 7646
Inscrit le : 24/04/2007
Nationalité : Maroc-France
Médailles de mérite :


MessageSujet: Re: Su-35   Lun 27 Avr 2009 - 15:55

leur pompe à fuel ne fonctionne même pas et il veule faire un appareil de 5ème génération soit disant Rolling Eyes

_________________
Gloire à nos aïeux

Revenir en haut Aller en bas
TooNs
Capitaine
Capitaine


messages : 981
Inscrit le : 11/02/2008
Localisation : Lebhira, Medina de Rabat
Nationalité : maroc-espagne

MessageSujet: Re: Su-35   Lun 27 Avr 2009 - 17:51

Franchement, l'appellation "5e generation" est exagérée pour un developpement du Su-27! Sinon le F-15SE serait aussi de la 5e generation, mais bon, laissez-les se croire les plus forts alors que la moitié de la "grande Russie" creve la dalle!
Revenir en haut Aller en bas
Alloudi
Modérateur
Modérateur


messages : 6306
Inscrit le : 11/10/2008
Localisation : morocco
Nationalité : Maroc
Médailles de mérite :


MessageSujet: Re: Su-35   Lun 27 Avr 2009 - 17:55

les russes travaille t il a diminuer la SER de leur avions ou pas encore scratch

parce que si c est pas le cas avec la famile SU (avions enormes:affraid: ), malgré leur perfs et leur manœuvrabilité impressionnantes, je donne pas cher de leur peau face au dernier joujoux occidentaux (EF2000,F15SG,f22,F35...etc)
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Lun 27 Avr 2009 - 22:58

topic renommé.

Le Su-35 : un chasseur à un pas de la 5e génération => Su-35

jusqu'à preuve du contraire
Revenir en haut Aller en bas
TooNs
Capitaine
Capitaine


messages : 981
Inscrit le : 11/02/2008
Localisation : Lebhira, Medina de Rabat
Nationalité : maroc-espagne

MessageSujet: Re: Su-35   Mar 28 Avr 2009 - 1:53

Raptor a écrit:
topic renommé.

Le Su-35 : un chasseur à un pas de la 5e génération => Su-35

jusqu'à preuve du contraire

lol! lol! lol! lol!
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Ven 1 Mai 2009 - 14:07

Citation :
Su-35 Suffers A Setback

May 1, 2009: One of the two prototypes of the Russian Su-35 fifth generation fighter crashed on takeoff on April 26th. The cause was a problem with one of the two engines. A third prototype is already under construction. Russia had hoped to have the destroyed prototype fly over the May Day parade in Moscow on May 1st. The crash is really bad PR, since one of the consistent shortcomings of Russian warplanes has been the unreliable engines.

Last July, this long promised Russian answer to the F-22, the Su-35, had its first flight. In late 2007, the Russian Air Force showed off the first of two flyable prototypes. It was three years ago, that Russia announced its long promised Su-35 fighter, was back in development again.

The Su-35 is an enhanced Su-30 (itself a development of the Cold War era Su-27), and has been in development since the 1990s. At one point, it was called the Su-37, but the name was changed back to Su-35. Since the 1990s, time, many Su-35 prototypes were built, and apparently no two were identical. There were many disagreements over what direction the development should take, and by the late 1990s, the project was basically suspended for lack of funding.

The Russians want to sell Su-35s to China, India and other foreign customers, and this opportunity turned the cash flow back on. Apparently Russia now has the billions of dollars it will take to carry out the Su-35 development program. India has become a partner, contributing cash, technology and manufacturing capability.

The Su-35 is a 34 ton fighter that is more maneuverable than the original, 33 ton, Su-27, and has much better electronics. It can cruise at above the speed of sound. It also costs at least fifty percent more than the Su-27. That would be some $60 million (for a barebones model), about what a top-of-the-line F-16 costs. The Su-27 was originally developed to match the F-15, which is larger than the single engine F-16. The larger size of the Su-27/35, allows designers to do a lot more with it in terms of modifications and enhancements.

The Su-35 is to have some stealth capabilities (or at least be less detectable to most fighter aircraft radars). Russia is promising a fighter with a life of 6,000 flight hours, and engines good for 4,000 hours. Russia promises world-class avionics, plus a very pilot-friendly cockpit. The use of many thrusters and fly-by-wire will produce an aircraft even more maneuverable than earlier Su-30s (which have been extremely agile).

The Su-35 is not meant to be a direct rival for the F-22, because the Russian aircraft is not nearly as stealthy. The Su-35 will carry a 30mm autocannon (with 150 rounds) and up to eight tons of munitions, hanging from 12 hard points. This reduces stealthiness, which the F-22 and F-35 get around by using an internal bay for bombs and missiles. But if the maneuverability and advanced electronics of the proposed Su-35 live up to the promises, the aircraft would be more than a match for every fighter out there except the F-22. If such an Su-35 was sold for well under $100 million each, there would be a lot of buyers. Russia says it will begin production, and sales, in three years.
http://www.strategypage.com/htmw/htatrit/articles/20090501.aspx
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Su-35   Ven 1 Mai 2009 - 23:27

Citation :


May 1, 2009: One of the two prototypes of the Russian Su-35 fifth generation fighter crashed on takeoff on April 26th.
fifth generation c'est une plaisanterie j'espère, son SER n'a pas changé depuis l'époque du Su-27 Rolling Eyes
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Su-35   Aujourd'hui à 14:01

Revenir en haut Aller en bas

Su-35
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Royal Moroccan Armed Forces :: Armement et matériel militaire :: Aviation militaire-
Sauter vers:
